单液位测量磁致伸缩液位计WXH-2Q01

一、概述本公司的自主研制生产的液位测量产品,主要是针对高压、高温、高腐蚀及易燃、易爆等特殊工艺环境研制生产的。利用本公司的相关专利技术工艺和产品,几乎可满足多领域的所有工况环境。既能很好的满足常温、常压环境下的测量需求,又可使高压、高温、高腐蚀、高污

产品详情

一、概述

公司的自主研制生产的液位测量产品,主要是针对高压、高温、高腐蚀及易燃、易爆等特殊工艺环境研制生产的。利用本公司的相关专利技术工艺和产品,几乎可满足多领域的所有工况环境。既能很好的满足常温、常压环境下的测量需求,又可使高压、高温、高腐蚀、高污染及易燃、易爆等恶劣特殊环境的液位测量变常得简单、容易。 目前我司推出的WXH-2Q01磁致伸缩液位/位移传感器/液位计是市场同类产品中最早通过国家安全防爆认证的产品,达到国际先进水平。

应用范围涉及★油气生产 ★加气加油站 ★石油化工 ★液体运输车辆/船舶 ★化工储罐 ★气象雨水量监测 ★水处理 ★造纸业 ★食品加工★制药业★农业育苗基地★计量单位等行业。


、工作原理
  WXH-2Q01磁致伸缩液位/位移传感器/液位计是利用韦德曼效应原理,通过现代先进的电子技术手段,精密的计测脉冲波间的时间值,达到精确测量液体液位的目的()传感器的核心包括一条铁磁材料的测量感应元件,一般被称为 "波导管",一个可以移动的永磁铁,磁铁与波导管会产生一个纵向向的磁场。每当电流脉冲("询问信号")由传感器电子头送出并通过波导管时,第二个磁场便由波导管的径向方面制造出来(见图)。当这两个磁场在波导管相交的瞬间,波导管产生 "磁致伸缩" 现像,一个应变脉冲即时产生。这个被称为 "返回信号" 的脉冲以超声的速度从产生点(即位置测量点)运行回传感器电子头并被检测器检出来。准确的磁铁位置测量是由传感器电路的一个高速计时器对询问信号发出到返回信号到达的时间周期探测而计算出来,这个过程极为快速与精确无误。利用计算脉冲的运行时间来测量永磁铁的位置为我们提供了一个绝对值的位置读数,而且永远不需要定期重标或担心断电后归零的问题。非接触式的测量消除了机械磨损的问题,保证了最佳的重复性和持久性。我司对市场上高精度的非接触式位置测量保持着无可匹敌的性能标准。这一方式原理生产的液位计是目前测量液位领域最为精确、简单,性能稳定、可靠、成熟的产品。尤其是在小量程、常温、常压这类普通环境下更独具优势,是其它测量方法不可比的。
   1-200530202024553.jpg  1-20053020210Vb.jpg

、特点
   a、高稳定性、高可靠性、高精度;
   b、结构精巧,安装简单、方便、免维护;
   c、防电磁干扰,防液体波动干扰;
   d、性价比高:一只传感器同时可测两个或两个以上介质液位及温度

   e、安全性高,本安防爆,无盲区;

   f、便捷式可折装携带方便,抗弯曲,独创水平调整功能。


、主要性能

适用于各种中小型储罐,水池水箱等。
  接液材质:不锈钢、钛合金、铝合金等;
    程:0~6000mm

 度:±0.5mm

 率:0.1mm

环境温度:-25~200

过程接口:3/4NPT

 源:DC24V

输出信号:Modbus或加A/D模块转4~20mA四线制
温度误差:±0.5
温度测量:-25~120℃,1~5个点或用户要求
防爆等级:ExiaBT4
安装尺寸:螺纹连接M27*2,法兰连接沉入式安装

  讯:RS-485RS-232ModbusHART等协议,可配CAN总线或按用户要求。

五、可选配显示仪表及管理系统类型

  WXH-2Q01磁致伸缩液位/位移传感器/液位显示仪表根据使用目的确定,各种支持以上信号输入的仪表都可以使用,我司部份常用仪表及显示方式如下,供参考选择,可选购亦可不选购。


、典型应用、安装、布线 、连接

WXH-2Q01型磁致伸缩液位/位移传感器/液位由电子变送器表头)、介面浮子或磁环)、探杆部分组成三部份是必须配套选购的显示仪表或管理系统可根据使用目的确定,可选购亦可不选购,也可用普通电脑代替,安装我司提供的配套软件(或用户订制软件)可实现集中显示(或单独显示)与控制。“探杆”长度根据用户使用量程定制。在有防爆要求的环境场合使用本仪器,供电回路建议配接安全栅。也可选购本公司生产的本安防爆等级的安全电源。



                      1-200530204934617.jpg    1-200530205002200.jpg

           加油站埋地油罐基本连接方式                        油库/立罐安装方式(罐底加重锤)

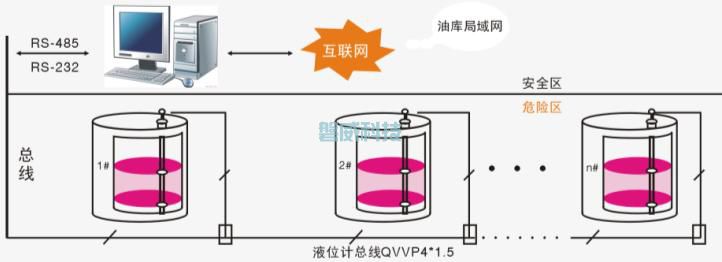

油库总线连接方式

1-200530210053131.jpg 1-20053021011MT.jpg
   无线液监测连接方案                   传感器4~20mA信号输出接线定义图



   ▲传感器数字信号输出端典型接线定义图              A/D数据模块定义典型接线图

*** 以上提供几种布线方案供参考选择,每个传感器通过防爆接线盒和总线连接。我司建议选用4屏蔽电缆(至少4芯)横截面积不小于0.5mm2,分布电容24pf/ft 或更小,最小0.25mm厚的绝缘皮。单独显示和控制时,过程无需要接接线盒,可直接从传感器电子仓与显示仪表或安全栅连接。单芯截面积不小于0.5mm2  ***



※ 以所有产品均可订制,结合用户订制的管理系统软件,可实现自动生成报表及打印、网络配送、远程精确监控等先进的管理功能。配上无线专用装置可实现无线监测,减少或免布线,以其土建设工等安装难度,减少成本,提高工作效率。



七、 选型注意事项及选型表:

根据以下工艺参数选择对应型号,并说明类型:如A型或B型或……Q型,型号无法体现的做相应文字说明,或直接与我们联系,由我们出选型方案。

1).储罐类型及数量,如卧罐、立罐、埋地罐等等;

2).测量量程,订货总长;

3).被测介质名称、密度、腐蚀性;

4).工作温度压力;

5).安装方式及尺寸,如螺纹连接/法兰连接或其它要求

6).输出信号,如420mA,Modbus协议等

7).是否配显示:显示方式及功能要求;等等

8).是否包安装。



附选型表:(参见附件表一)



、常见故障状态与解除:

1、当数模转换模块指示灯每隔约十秒闪烁一次,该状态为故障诊断状态。

解除方法:请检查传感器的数据线连接状态,确定传感器供电是否正常(正常供电:22.5~25.5VDC)。如不正常则更换标准电源或调整至正常状态。

2、 当数模转换模块指示灯一长两短闪烁时,该状态为无浮子状态。

解除方法:请查看浮子状态,或调整传感器电路板中的可调电位器(104的可调电位器):

① 顺时针调整为调大采样电压:一般在数据能够采集到,但是数据不稳定,跳动比较大的情况下;

② 逆时针调整为调小采样电压:一般为解决浮子位于传感器下端而没有信号输出的情况下。

3、 传感器故障监测方法

① 用RS485通讯器连接数模转换器的数据端(即数据A,数据B,波特率:4800,数据位:8,效验位:无,停止位:1,发送方式:HEX,接收方式:ASCII

② 给传感器和数模转换器上电(24VDC),此时串口调试软件应返回:

例如:

RD:?? (16:43:00:171)

RD:440.2:E505:E507?(16:43:00:421)

其中:440.2为液位浮球高度值,单位为mm(当调节电位器时,以此数值稳定不跳动为准,一般建议在此数值稳定后电位器略向逆时针转动1/4圈)。

      E505 为界面浮球故障代码,含义为无浮球(当有界面浮球时显示高度值,调节电位器时同上)

      E507 为读温度错误(当有温度显示温度值时)。



※备注:用时,最好使用独立24V电源,同时远离电磁干扰,并确保接地良好。



、注意事项:

1、凡供货产品均带有产品合格证及使用说明书,其中有产品编号、技术参数、接线图、出厂日期等,请认真查对,以免用错。

2、安装时应根据产品连接方式和螺纹类型,查对现场接口是否与产品接口一致。若为螺纹接口,应慢速拧紧,注意密封,不能把扭矩直接加到传感器表头壳体上,只能加在传感器连接配件的六方上。

3、接线应严格按照我公司使用说明要求接线。

4、本产品为精密的仪表,禁止随意拆卸、碰撞、跌落、用力甩打。

5、传感器通电即可工作,但预热30分钟输出稳定,也可根据使用要求进行零点和满点重新设定,设定时必须严格按照说明书要求进行。

6使用中若发现异常,应关掉电源,停止使用,进行检查,或直接向我公司技术部门联系。

7、运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。

8、安装使用过程中要注意不能把传感器打弯变形。

9、安装现场要采取有效的防雷措施。

10、本系列任何一款液位传感器外壳必须可靠接地,接地电阻应小于4Ω。

11、要求使用安全栅的场合,使用的安全栅应取得防爆合格证,其安装应按其说明书的要求进行。



附件表一磁致伸缩位移传感器/液位计/变送器

项 目

型 号  规格  代码

说明

0

WXH-2Q01A


不锈钢或订制表壳

WXH-2Q01B


标准铝合金表壳

1

线制

2


二线制不推荐)

4


四线制

2

输出信号


A


4~20mA

H


HART不推荐)

M


MODABUS

J


其它

3

量程:

即订货长度



xxxxx


数字表示,单位mm

超过6米用软览式

4

安装方式




A


顶部安装(正装式)

B


底部安装(倒装式)

C


测量外侧捆绑安装

J


其它

5

液面数(即浮子或磁环个数)





1


0~90为无浮子变送器)

位移测量侧为磁环

6

材质






S


316不锈钢

L


316L不锈钢

F


防腐材料

J


其它

7

显示类型







0


1


带表头一体显示

2


其它

8

是否带测温度








A


带测温度

B


不带测温度

9

防爆要求









0


非防爆

1


防爆

10

电源










A


24VDC

B


12VDC

C


220VAC

J


其它

11

介质密度











xxx/xxx

直接数值表示,多个介质用“/”隔开

12

WXH-2Q01B

4

A

01100

A

1

F

1

B

1

A

085

举例说明

产品为铝合金表壳,四线制4~20mA输出,量程1.1米,顶部安装,单液面测量,为防腐型接液材质,带表头显示,带测温度,防爆型,供电24VDC,介质密度为0.85kg/m3。此外,补充说明安装口大小和工作压力和温度等。
