槽罐车防溢流计量数字化系统
原 理：
防溢流系统是由防溢流传感器（探杆，采用高精度无盲区的磁致伸缩液位传感器）、防溢流集线器及网络监控平台组成；是专为油罐车运输业的数字现代化管理设计制造的安全控制平台。产品专用于罐车装油过程的安全联锁保护及被装载油品的流向监控，确保了装油过程的操作安全及油品的正确流向。
专业的溢流传感器安装在罐车顶部，当罐内油位到达或超过安全设定测点高度时，传感器即刻给出信号，起动联锁保护机构，即刻关断罐车底部的进油阀，或向油库加油控制系统给出信号，停止向油罐车内装油，从而确保罐车的安全。
产品特点：
u 产品经多年现场运行测试，成熟、可靠、精准。
u 传感器有多种选择：光电型、感应型、计量型
u 可连续监测油品的油位高度、体积、温度
u 安装简单方便；
u 油罐信息可视化；
u 功能模块化；
u 有移动通迅平台,可网络查询监测罐车信息；
u 无线控制器可实践无线连接；
产品分类：
1、简易溢流控制型：自锁型、外联动型
2、复合计量型：计量、控制、网络
技术参数：
1、工作电压：本安电压 5～24VDC；
2、控制精度：简易型传感器±3㎜；超声波液位传感器±5㎜，
磁致伸缩液位传感器±0.5㎜;
3、工作温度：-40℃~60℃；
4、响应时间：1s；
5、防爆等级：ExiaIIBT4。
安全标准：
ET-BLS型防溢流防静电探杆经国家级仪器仪表防爆安全监督检验站（NEPSI）检验，符合下列标准：
1、GB3836.1-2000“爆炸性气体环境用电气设备第1部分：通用要求”
2、GB3836.4-2000“爆炸性气体环境用电气设备第4部分：本质安全型“i”
保修承诺：
严格遵守：产品质量第一，信誉第一，客户至上的宗旨。本公司产品实行以下承诺：
1. 保用期：凡本公司出售的产品，自出售日起一年内因产品自身机件、材料及工艺造成的质量问题，本公司免费修理。
2. 保用期后的服务：凡本公司出售的产品，保用期为一年。保用期过后，本公司仍负责对产品的免人工费修理，以保护客户的利益。
产品选型：
名称 | 开关型 | 计量型 | 网络型 |
型号 | LTH-Ⅰ-k | LTH-Ⅰ-J | LTH-Ⅰ-W |
主要功能 | 简易型传感器固定点开关控制 | 溢流控制；高精密液位传感器测量， 显示油量高度、容积、温度。 | 溢流控制；高精密液位传感器测量，显示装油的高度、容积、温度； 远程网络对所运油量实时全程监控、数据保存；具有GPS等全部功能 |
用途 | 车辆装油溢流报警控制 | 装油溢流控制 油量监控 | 适用于传统油品运输车辆监控设备的升级换代。 |
成套配件 | 传感器 集线器 | 传感器、集线器、显示器 | 传感器、集线器、网络型车载主机、平台软件 |
备注 | 有自锁型和外联动型多种方式供选择 显示器可装在车辆的驾驶室内，也可的进油阀附近。 防爆集线器可安装在进油阀附近，或罐车顶部条件允许的位置 日用油箱传感器有顶部插入式固定安装和底部外壁式固定安装多种方式可选 | ||

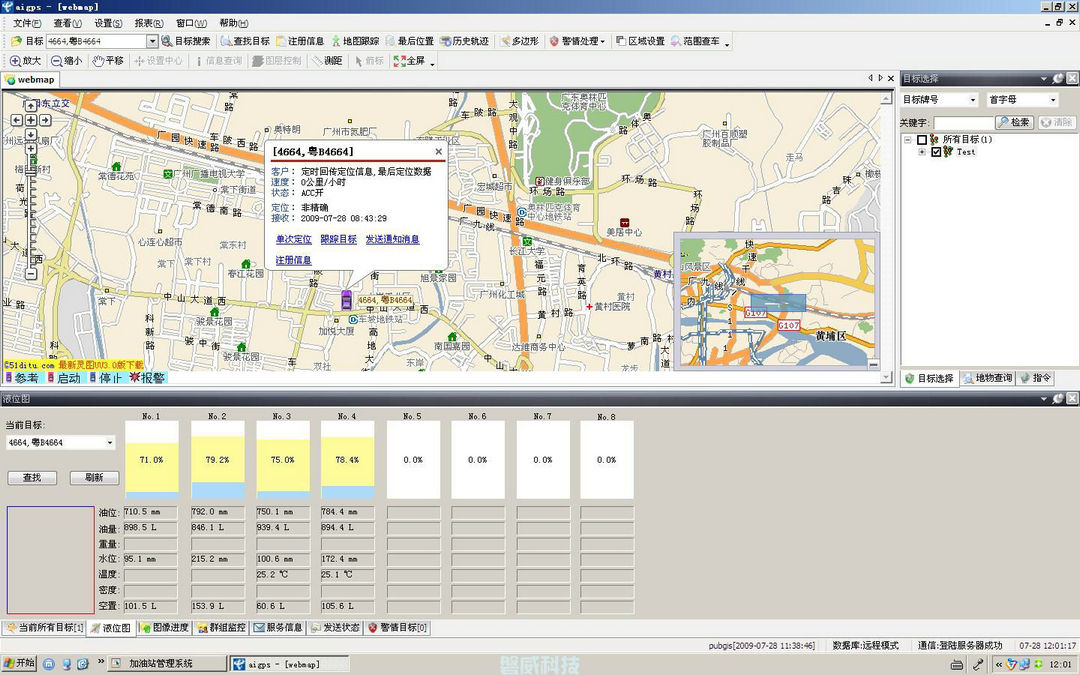

后台监控主体界面图：
网页式登陆界面：免后台建立，只需拥有用户名，即可随时随地登陆查询与监控、调度等操作。
功能完善齐全的后台管理平台界面，一目了然，易于查看，跟踪，调试，记录，打印，存档等。全面管理整个集团、群组、个人车辆配送调度操作。
主要产品安装图示及系统结构示意图：
防溢流高精度传感器在罐顶人孔盘上的原溢油传感器孔处安装
汽车日用油箱顶部插入式高精度传感器的安装
底部外壁式传感器在汽车日用油箱上的安装
防爆集线控制器：装于进出油阀箱内或附近（显示主机也可与控制器装在一起）
无线防爆集线控制器：可装于车顶可固定位置或附近
车载显示主机装于驾驶室
安装实例
