埋地罐油罐容积自动检定系统车
一、概要

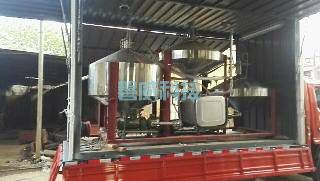

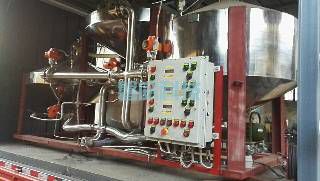

埋地罐油罐容积自动检油定系统,是由标准金属量器、电控进出水阀门、液位及温度传感器、水/油泵、自动控制器及专用软件六个主要部份构成。
阀门可选用电动或气动两种方式,依据各自情况决定。标准金属量器的定量进水/油可采用流量定量给水/油方式或单一水/油位控制方式,依据设备的投资成本和实际工作需求环境及检定效率要求决定。
从水/油的计量角度,可分为标准计量方式和准计量方式,前者是每个金属容器都安装有精密液位计,可连续准确的读取实际容积值。后者是定点位控方式,每次进水/油都视为控制在同一水/油位点上,忽约每次给水/油的位差(实际是存在的),传统手工的检定过程,都一直采用的是这后一方式,但从理论上讲,应采用前一种方式。
本埋地罐油罐容积自动检油定系统,可完成检定工作的全自动操作。主要包括:标准金属量器的自动给水/油、排水/油,被检罐的自动进水/油及过程参数的自动采集保存,自动生成各种需求的报表、证书等。
二、性能指标
1. 检定介质:自来水/油
2. 被检油罐容积范围:(2~60)m3
3. 系统流量范围:(20~60)m3/h
4. 规格:1000L(2台)、500L(1台)、200L(1台)、100L(1台),具备自动读数功能;
5. 精度等级:0.025%(k=2)
6. 刻度分辨率(1mm刻度值):0.5mm
7. 环境温度:-25~55℃
8. 湿度:30~90%RH
9. 检定适应:依次单个罐检定
10. 软件实现:
能自动采集温度、液位、体积数据,并计算容积表,能实现数据的查询和保存功能,能实现客户原始记录格式的打印
三、设备配置一缆:
1、二等标准金属量器一组:50L、100L、200L、500L、1000L、2000L各1台
2、磁致伸缩液位计(各带2个以上温度点,精度±0.1℃),分辨率0.1mm,精度±0.5mm,共计6根
3、气动阀门(DN50、DN80),电脑自动控制开关(根据实际可改为电磁阀),12个
4、平板电脑操控系统(做主机使用)1套
5、笔记本电脑操控系统(做副机使用)1套
6、激光打印机1台
7、软件系统2套(平板一套、笔记本一台,且能互转及转出、转入并用)
8、逆变器1台(根据是否车载用)
9、管道泵2台
10、影像转换器1台
11、全景记录仪(监控系统)1台
12、操控平台1张
13、不锈钢管道、阀门、电线、止回阀若干
二、功能
检测过程中系统自动生成原始记录、检定证书及罐容表
